·适用于支持无源信号的1-10V LED调光驱动器
·可安装在欧洲和国内电气盒
·接线方便简单，旋转即可调光
·具有火线切断功能
·ABS 高阻燃性材料，耐高温耐冲击
·外形简约时尚，美观大方，操作便捷
·应用场合：书房，卧室，餐厅，酒吧和其它需要调光的场合
技术参数
|
型号 |
DL-Walldim103E1 |
|
输出 |
可变电阻信号 |
|
控制输出负载容量 |
20mA |
|
切断负载电流 |
6A 阻性负载 |
|
类型 |
无源调光器 |
|
面板颜色 |
象牙白 |
|
面板尺寸 |
86*86*42mm(宽*高*深) |
|
包装尺寸 |
104*104*52mm(宽*高*深) |
|
毛重 |
140g |
|
工作温度 |
-10~55℃ |
|
相对湿度 |
20-90% RH |

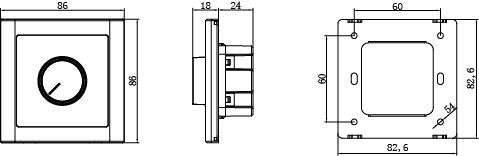

外观及安装尺寸（mm）
功能描述
1） 顺时针调节旋钮，听到“咔”声后旋钮信号打开，继续调节旋钮，灯具亮度从最暗变化至最亮；
2） 逆时针调节按钮，灯具从最亮变化至最暗，继续调节旋钮，听到“咔”声后旋钮信号关闭。

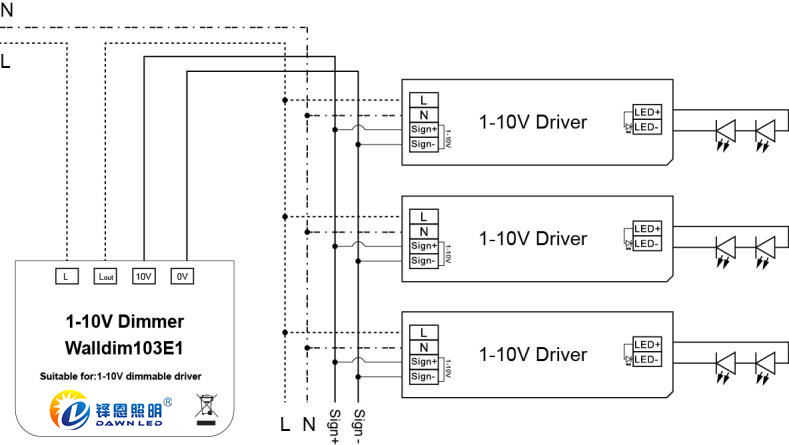

接线图
安装指南

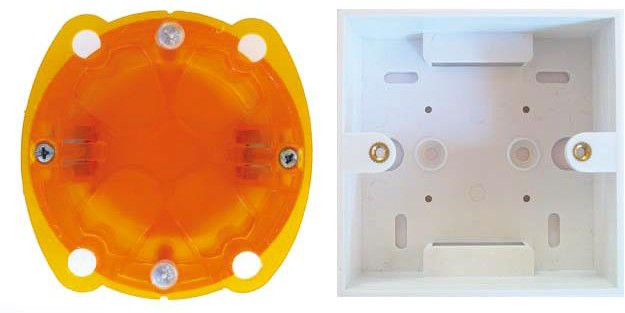

1. 将电气盒安装到墙体。

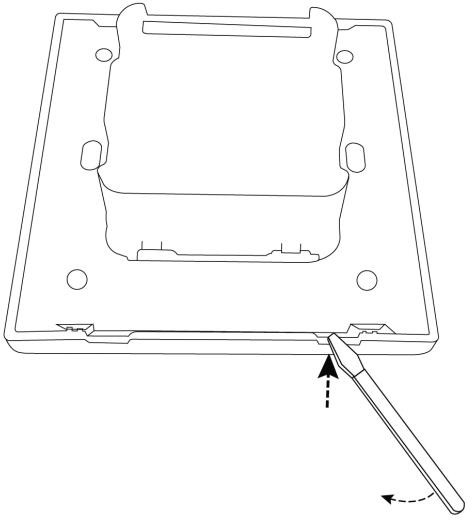

2. 2. 用螺丝刀轻轻的撬开面板的缺口，取下白色面板，如下图所示。

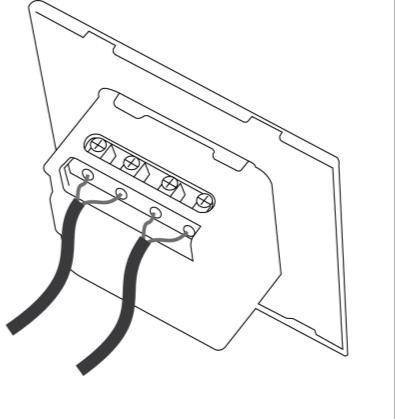

33 3. 根据应用接线图进行接线。
4. 用螺钉将底盖可靠地安装到墙上的电气盒内。

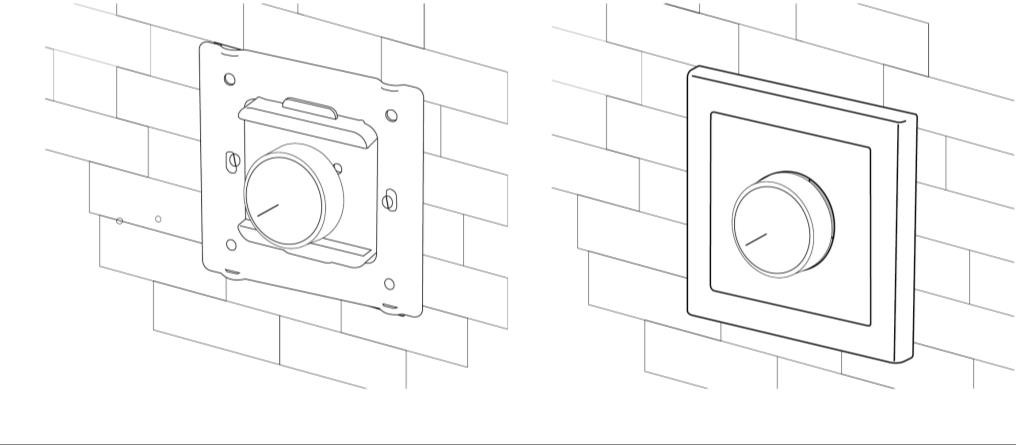

5 5. 检查白色面板的方向，将其装在底盖上。
注意事项
1. 旋钮必须由专业的技术人员进行安装。
2. 信号线不允许外接其它电压信号，尤其是电网电压。
