2.4G双色温P86触控式调光器
Part No.：DL-P86-CCT-2.4G
一、产品概述
DAWN P86-CCT-2.4G遥控器采用2.4GHz无线射频控制方式，产品具有通讯速度快，传输距离远，可靠性高，同步性好，调光细腻平滑，耗电低待机时间长等特点。
二、无线面板遥控器技术参数：
|
环境温度 |
-20℃~60℃ |
工作电压 |
AC90-265V(50/60Hz) |
|
待机功耗 |
<0.2W |
工作功耗 |
<2W |
|
工作频率 |
2.4GHz |
遥控距离 |
20M |
|
产品尺寸 |
W86*L86*H32mm |
包装尺寸 |
W89*L89*H34mm |
|
净重 |
120g |
毛重 |
130g |
|
调光调色等级 |
1024 |
|
|

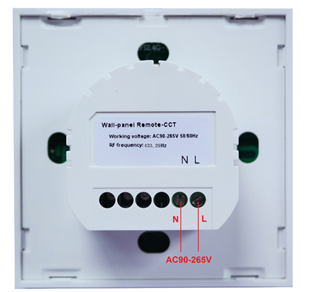

三、面板接线图

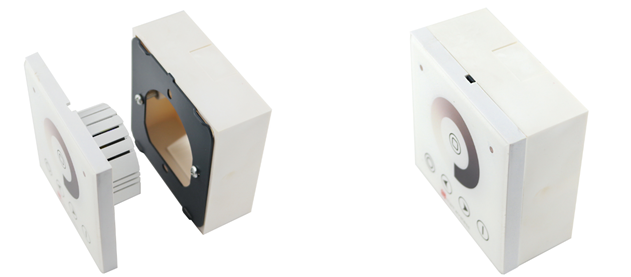

四、面板安装
（1）第1步:把底盖固定在墙体内； （2）第2步:用螺丝把铁片拧紧在底盖上（凸出部分朝上）；
（3）第3步:接好线，再把控制面盖对准铁片，用力压紧扣住即可。
五、遥控器使用说明

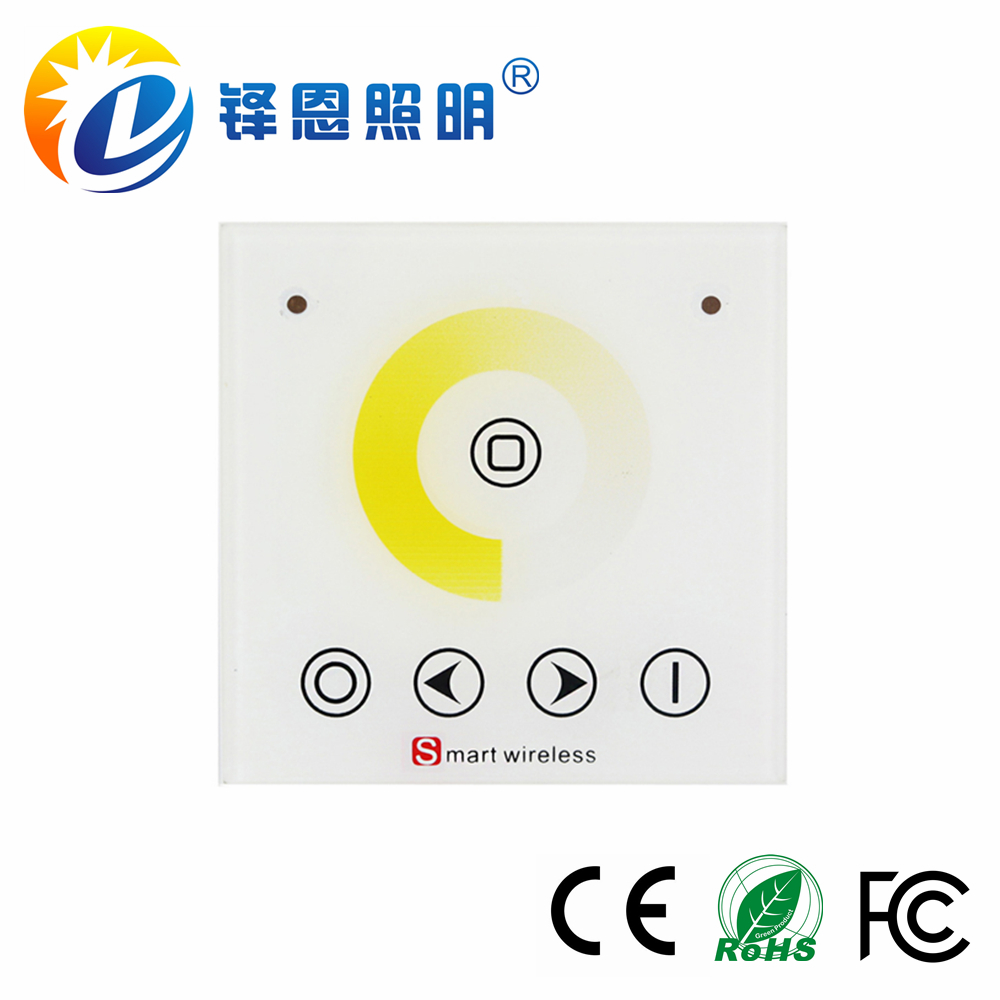

1、标准86型墙体式触摸面板遥控器，共有5个按键，一个色温环，各键功能如下：
|
按键名称 |
说明 |
备注 |
|
开启键 |
任何状态下可开启控制器输出 |
|
|
关闭键 |
任何状态下可关闭控制器输出 |
|
|
模式键 |
冷白、暖白、正白三种静态模式选择 |
|
|
亮度加键 |
增加灯具亮度(1024等级，从最暗到最亮需要长按6秒) |
具有长按连续接收功能 |
|
亮度减键 |
降低灯具亮度(1024等级，从最亮到最暗需要长按6秒) |
具有长按连续接收功能 |
|
触摸色温环 |
在开机状态下 手触摸哪处，灯具就显示其对应色温的灯光 |
|
|
信号指示灯 |
触摸面板按键和色温环时，绿色灯会闪 |
|
|
电源指示灯 |
通电后红色电源灯会常亮 |
|
2、 遥控对码和清码方式
驱动出厂默认为可以受控于任何相同型号的遥控器，遥控器出厂默认拥有独一码值；如果需要独一控制或者重新对码，可按一下说明进行对码操作。
对码方式：
1）、首先对驱动接好灯，在驱动上电前按住遥控器模式键不放；
2）、然后对驱动上电，此时负载输出50%的亮度，说明进入对码状态，可执行下一步；
3）、接着连续按三次开启键，此时负载输出分别为25%的亮度、10%的亮度和返回上次选择的灯光状态并闪烁3次，此时对码成功（每一步都必须在5秒内完成）；
4）、如对码不成功，需重复1~3步骤，直到成功为止。
清码方式：
1）、首先对驱动接好灯，在驱动上电前按住遥控器模式键不放；
2）、然后对驱动上电，此时负载输出50%的亮度，说明进入对码状态，可执行下一步；
3）、接着连续按三次亮度减键，此时负载输出分别为25%的亮度、10%的亮度和返回上次选择的灯光状态并闪烁3次，此时清码成功（每一步都必须在5秒内完成）；
4）、如清码不成功，需重复1~3步骤，直到成功为止。
注意事项：
1、 每个驱动可以存四个不同的码值，也就是驱动同时可以被四个遥控器对码。如果出现对码混乱，多个遥控器可以控制的状况，需要进行清码再用指定的遥控器重新对码。
2、 任何一个遥控器都可以对驱动进行清码，回到出厂默认的通用状态。
3、 对码或清码时需要关闭放电5秒后再进行开启确保驱动放完电。
