品 牌 |
铎恩照明DAWN |
产品型号 |
DL-FCOB-CT14-528NP-CV |
额定功率 |
14W/M |
输入电压 |
DC12V/24V |
LED数量 |
528pcs/M |
显色指数 (CRI) |
Ra85+, Ra90+, Ra95+ |
色温 (CCT) |
2700K/3000K/4000K/6000K/R/G/B |
光效 |
85 lm/w @ 2700K/3000K | 100 lm/w @ 4000K/6000K |
光束角 |
180° |
LED 光源 |
台湾原装正品COB芯片 |
PCB 宽度 |
10MM |
PCB材质 |
加厚双面电解铜柔性PCB |
规格(每卷) |
L5M*W10mm*H(2.2-4.0)mm |
光源平均寿命 |
50,000H |
防护等级 |
IP33不防水、IP67套管防水 |
环保标准 |
所有材料符合RoHS环保标准 |
通过认证 |
CE, RoHS, FCC |
u产品特色 Characteristics:
►采用FCOB 封装技术,亮度高,光衰小,寿命高达3万小时以上;
►LED芯片直接贴装在FPCB板上,发光角度可达180度,发光效果佳;
►超高显色性90Ra+,可真实还原物体原色;
►低电压直流DC12V/24V恒压设计,安全可靠性高,标准级联5米;
►采用双面优质高导电柔性线路FPC, 高灵活性,可随意弯曲及任意固定在凹凸表面;
►产品可按需裁剪,DC12V可剪长度最小22.7mm;DC24V可剪长度最小45.4mm;
►背贴高粘性导热双面胶,安装方便,粘贴牢固持久;
►所有原材料均符合RoHS 标准;
►超长2-3年保质期。
发光束角 防水等级
u应用范围 Application:
►字母标牌背光 ►建筑装饰 ►礼堂走道照明
►广告招牌、灯箱照明 ►景观装饰亮化

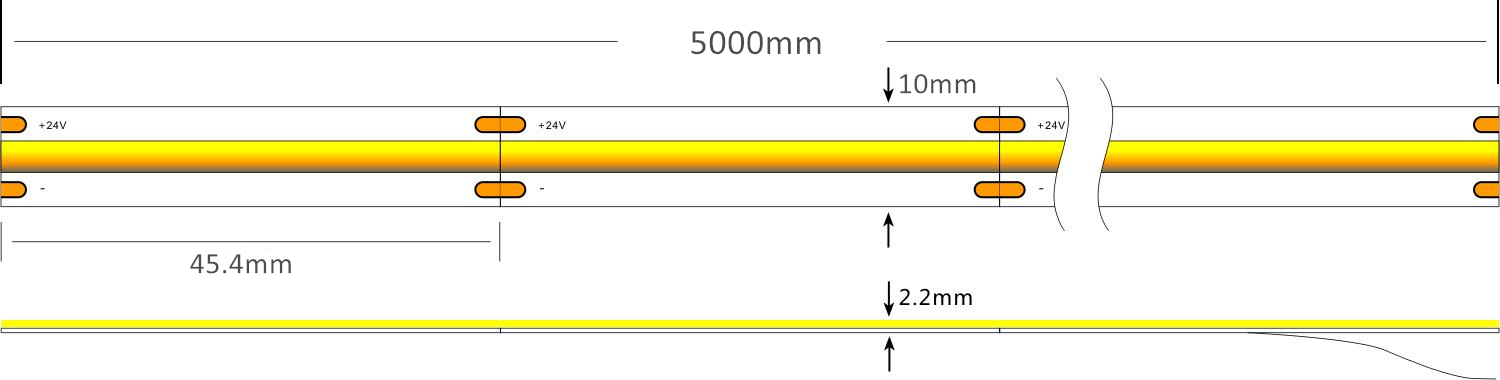

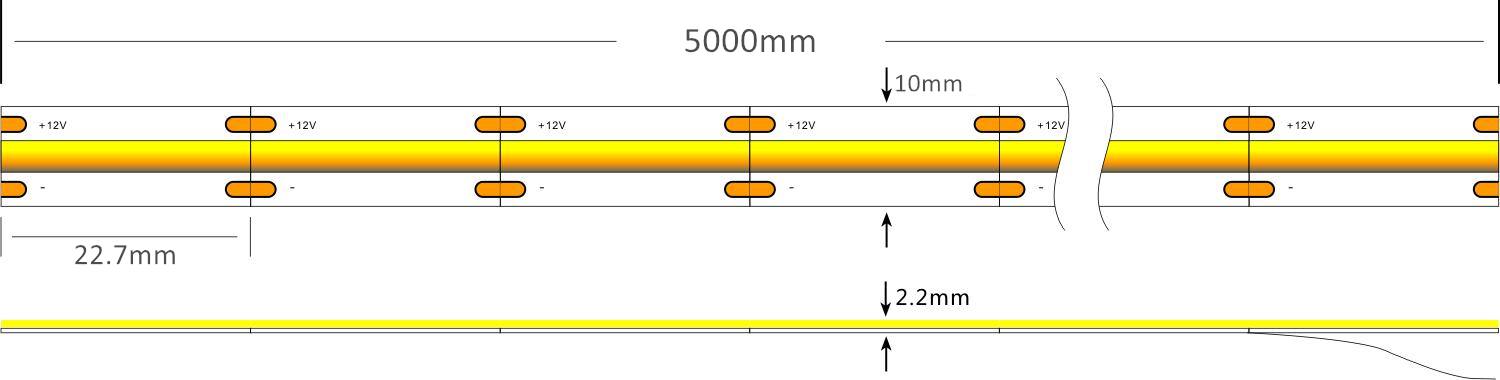

u产品尺寸 Dimension:
12V | 10 mm
24V | 10 mm
![](/uFile/10164/image/2020421174746755.png)
u接线图 Connection diagram:
u产品配件 Accessories:
![](/uFile/10164/image/2020421175510180.png)
u注意事项 Installation instruction:
v 请正确选择LED灯条的驱动电源,建议使用通过了相关安规认证的开关电源(带短路保护,过压保护,过流保护)。灯条总功率不超过电源功率80%左右,不可满载工作,以确保电源的使用寿命;
v 在安装过程中应避免尖锐物体碰触灯带表面,以免损坏胶体,造成不良;
v 避免发光区胶体接触高温物体,以免烫伤胶体,影响线性效果;
v 建议灯条的常规长度为5米/卷。一般超过5米,LED 的发光亮度会前后相差较大;
v LED灯条背面的3M胶,以其优越的胶和耐候性,可以很好的黏贴任何透明玻璃,金属和塑料表面,但一些表面,如布,木材,会影响其功能和持久性。安装前请测试灯条的附着力;
v 请特别注意灯条的最小弯曲直径为 50 毫米,避免直接或间接损害 FPC 和 元器件导致灯带不良;
v 为确保防水和防腐性,电源线拧入接线头后,建议用单组份硅胶(或者用中性玻璃胶,或者用防水脂)注入接线头,覆盖电源线的裸露铜线进行防护;
v 不防水灯条不可完全裸露在户外使用,请勿带电触摸、带电作业。
